在紫銅焊接場景中（如制冷管路對接、電力銅排連接、換熱器銅管焊接），傳統焊接方式（如氧乙炔焊、電弧焊）常因 “整體加熱、熱量分散” 導致紫銅氧化嚴重、變形量大，而高頻感應釬焊憑借 “非接觸式局部加熱” 的核心特性，讓紫銅通過電磁感應自身發熱，熱量精準集中在焊縫區域，從根源上避免整體過熱，成為兼顧焊接質量與效率的理想選擇。
紫銅（純銅）具有高導熱性（導熱系數約 401W/(m?K)，是鐵的 5 倍以上）、低熔點（約 1083℃）的特性 —— 傳統焊接若采用外部加熱（如火焰直接烘烤），熱量會快速傳導至紫銅整體，導致未焊接區域溫度升高、軟化變形，且高溫下紫銅易與空氣中的氧氣反應生成氧化皮（CuO、Cu?O），影響焊縫結合強度。
高頻感應釬焊則完全改變加熱邏輯：
非接觸感應生熱：無需火焰、電極直接接觸紫銅，只需將高頻感應線圈貼近焊縫區域（如紫銅管路對接處），線圈通以高頻電流（通常 20-100kHz）后產生交變磁場；
紫銅自身發熱：紫銅作為導電金屬，在交變磁場中會因 “渦流效應” 產生焦耳熱，熱量直接在紫銅內部生成，而非從外部傳導；
熱量精準聚焦：通過設計與焊縫形狀匹配的仿形線圈（如銅管對接用環形線圈、銅排搭接用矩形線圈），可讓磁場能量集中作用于焊縫區域，使該部位快速升溫至釬料熔化溫度（通常 600-800℃，低于紫銅熔點，避免紫銅自身熔化），而焊縫外的紫銅區域溫度僅輕微上升（通常低于 200℃），徹底杜絕整體過熱。
相較于傳統焊接方式，高頻感應釬焊針對紫銅焊接的痛點實現精準突破，優勢集中體現在三方面：
避免整體過熱，減少變形與氧化
紫銅的高導熱性讓傳統焊接的 “外部加熱” 難以控制熱量范圍，例如焊接直徑 16mm 的紫銅管路時，火焰加熱會使管路 10cm 范圍內溫度超 300℃，導致管路軟化彎曲；而高頻感應釬焊僅讓焊縫周邊 5-10mm 區域升溫，管路整體剛度不受影響，變形量可控制在 0.1mm 以內。同時，局部快速加熱（焊縫區域從常溫升至釬料熔點僅需 3-5 秒）大幅縮短紫銅與空氣的高溫接觸時間，氧化皮生成量減少 90% 以上，焊縫表面光潔度高，無需后續打磨即可滿足密封、導電需求。
焊縫強度高，適配紫銅應用場景
高頻感應釬焊的熱量集中性，能讓釬料（如銅磷釬料、銀銅釬料）充分熔化并均勻浸潤紫銅焊縫界面，形成致密的釬焊接頭 —— 釬料與紫銅的結合面無氣泡、夾渣，接頭抗拉強度可達 200MPa 以上，遠超傳統火焰釬焊（約 150MPa）。這對紫銅的關鍵應用場景至關重要：例如制冷系統的紫銅管路焊接，高強度焊縫可避免制冷劑泄漏；電力銅排焊接則能保障大電流傳輸時的導電穩定性，減少接頭發熱。
操作靈活高效，適配多樣焊接需求

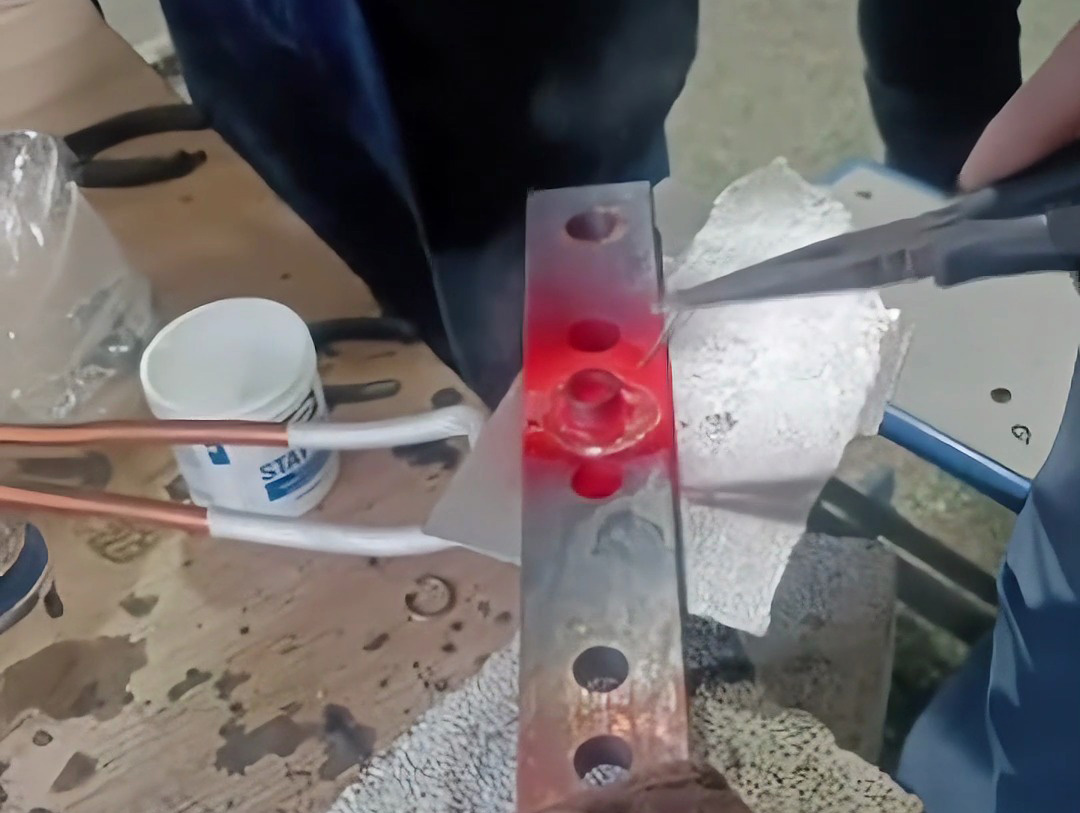

高頻感應釬焊設備可搭配不同規格的柔性感應線圈，適配紫銅的多種焊接形式：如紫銅直管對接、銅排搭接、銅管與銅配件（如三通、彎頭）的異形焊接，無需頻繁更換設備；且非接觸加熱模式讓焊接不受空間限制，即使是狹小區域（如空調室內機的密集管路）也能輕松操作。同時，加熱過程可通過溫控系統精準調控（溫度誤差 ±5℃），避免傳統焊接依賴工人經驗導致的質量波動，批量焊接時合格率超 99%，效率較火焰釬焊提升 2-3 倍。
高頻感應釬焊的特性，使其在紫銅焊接的核心場景中廣泛應用：
制冷空調領域：空調室內外機的紫銅連接管、冰箱冷凝器的銅管對接，需避免管路變形影響制冷劑流動，高頻感應釬焊的低變形優勢可保障管路通暢；
電力電氣領域：高低壓配電柜的紫銅排搭接、變壓器的銅線圈引線焊接，需確保接頭低電阻、高強度，高頻釬焊的致密焊縫能減少電能損耗；
換熱器領域：板式換熱器、殼管式換熱器的紫銅換熱管與管板焊接，需兼顧密封性與換熱效率，高頻感應釬焊的局部加熱可避免管板變形，保障換熱性能；
衛浴五金領域：紫銅水龍頭的閥體與管路焊接，需保證外觀光潔度與耐腐蝕性能，高頻釬焊的低氧化特性可減少后期電鍍前的處理工序，提升生產效率。
綜上，高頻感應釬焊通過 “非接觸式局部加熱 + 紫銅自身生熱” 的原理，完美解決了傳統紫銅焊接的 “整體過熱、氧化嚴重、強度不足” 痛點，既保障了紫銅的材質性能，又提升了焊接效率與質量，成為紫銅焊接場景中兼具實用性與可靠性的理想方案。
粵公網安備 44190002003728號
