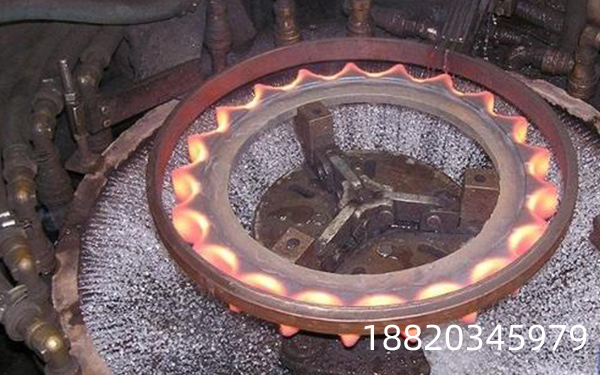

在自動淬火機床上進行了淬火變形控制試驗，淬火變形控制試驗是指感應(yīng)淬火前后M值的變化規(guī)律試驗。

自動淬火機床在試驗過程中，采取了多種工藝措施，有效地控制了各種因素對M值變化所產(chǎn)生的不利影響，使機床淬火后M值的收縮率控制在0.15~0.30mm范圍內(nèi)，且一周后M值與小值的差異小于0.lOmm。并且通過冷熱加工余量的配合，保證M值符合產(chǎn)品圖紙的技術(shù)要求。

在齒部自動淬火機床的感應(yīng)淬火過程中，由于局部溫度場和金相組織的變化所引起的熱應(yīng)力和組織應(yīng)力，使跨量桿間距(即M值)發(fā)生變化，通常表現(xiàn)為收縮變化。
