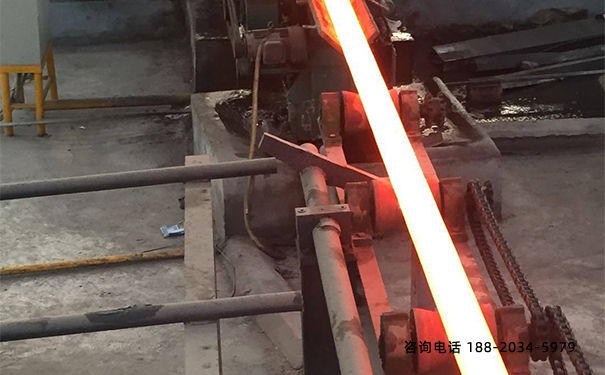

軌道淬火機床采用雙重并聯工作的電路，可降低單個IGBT開關管電流等級的要求，單個斬波器的輸出電流只有總輸出電流的1/2，同時輸出電流的脈動頻率翻倍，濾波器電路的L、C參數相對較小。輸出變壓器T1用于負載匹配。

控制軌道淬火機床電路以數字處理器為核心，通過各種檢測信號通過A/D采樣電路進行處理，將檢測信號調整為DSP可處理的入DSP，通過DSP內的數字程序算法實時處理輸入信號，DSP的PWM輸出控制BUCK斬波器和全橋變頻器的功率開關器件

軌淬火機床電路中的電流傳感器、電壓傳感器是直流側的電流、電壓取樣檢測，實現電力控制。輸出電路的電流傳感器TA1、電壓傳感器TV1用于相位檢測、頻率跟蹤反饋控制，實現輸出電壓和電流的相位跟蹤，使相位變差，獲得電力和效率。
